Protecciones Eléctricas

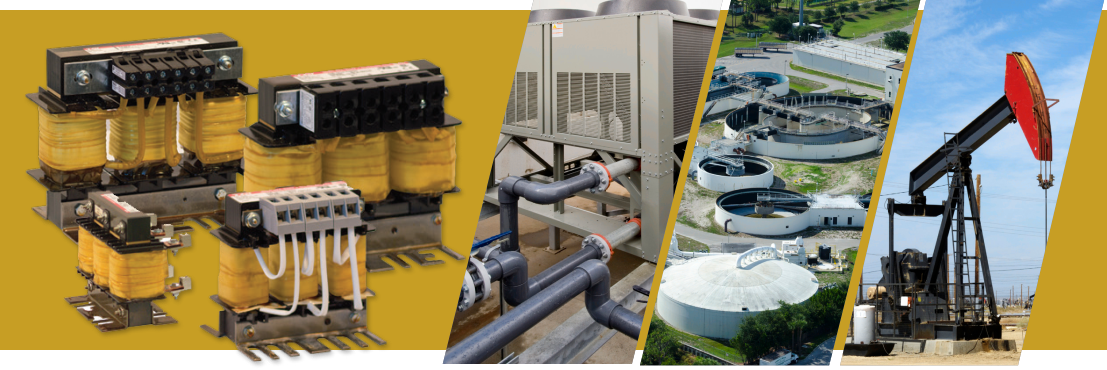

Reactores de línea

Los reactores de línea KDR de TCI, son componentes eléctricos que ayudan a proteger los rectificadores de 6 pulsos y dispositivos de conversión de potencia como los variadores de frecuencia (VFD). Cuando se usa junto con un VFD, un reactor de línea KDR puede ayudar a reducir los armónicos y protege al variador de daños por picos de tensión. Los reactores de línea KDR son recomendados a la entrada de cada VFD en aplicaciones de múltiples.

Los reactores KDR de TCI, se construyen teniendo en cuenta la durabilidad y se pueden utilizar tanto en la entrada como en la salida de un variador de frecuencia. Cuando se utiliza en la salida de un VFD, los reactores KDR reducen la distorsión de voltaje en los terminales del motor, ampliando la vida útil y minimizando la tensión (stress) en el aislamiento de cualquier motor.

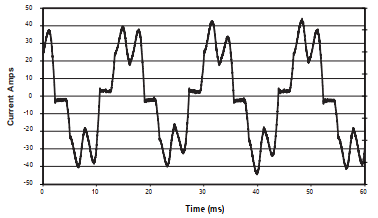

Distorsión de corriente armónica de entrada: sin reactor

Beneficios de los reactores de línea KDR:

• Ayuda a cumplir con los requisitos de IEEE 519-2014

• 208V-690V; 0,25 CV-1250 CV

• Disponible en impedancia ultrabaja, baja y alta

• Diseño resistente y duradero específicamente para VFD

• Garantía de por vida de la unidad

• Listado UL

• Hecho en los EE.UU.



Distorsión de corriente armónica de entrada: con KDR

Aplicaciones típicas con VFD

• Enfriadores HVAC

• Bombas

• Plataformas petrolíferas

• Transportadores

• Sistemas de riego por aspersión

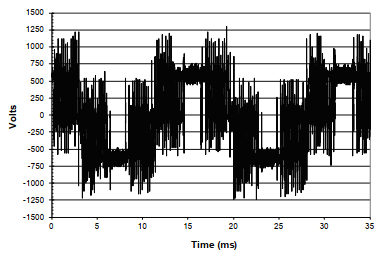

Voltaje de salida en los terminales del motor – sin reactor

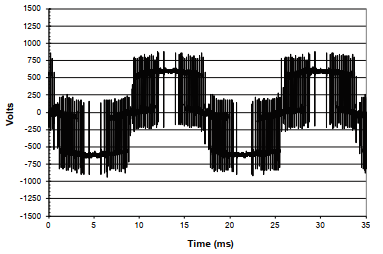

Voltaje de salida en los terminales del motor – con KDR

Los reactores KDR de TCI, reducen la distorsión de voltaje en los terminales del motor, ampliando la vida útil y minimizando la tensión (stress) en el aislamiento de cualquier motor.

Filtros sinusoidales

El filtro de onda sinusoidal KMG MotorGuard de TCI convierte la forma de onda PWM a una forma de onda casi sinusoidal eliminando la frecuencia portadora, lo que permite que aplicaciones sensibles tomen

ventaja de las eficiencias y ahorros que generan las salidas de fuentes de alimentación con salida PWM y de los VFD que pueden ofrecer.

Sin la protección de un filtro de onda sinusoidal, fallas prematuras en el motor son causadas por la frecuencia portadora PWM del VFD y/o los picos de alto voltaje dV/dt en los terminales del motor.

El KMG con PQconnect proporciona conectividad al filtro sinusoidal . Esto asegura que los motores estan siendo protegidos contra fallas cuando los valores eléctricos están fuera de limites para un buen funcionamiento. KMG con PQconnect permite realizar ajustes de control de procesos de bombeo y VFD para optimizar el tiempo de actividad y evitar problemas de calidad de la energía eléctrica. En tiempo real

los datos de calidad de la energía se pueden utilizar para monitorear y determinar tendencias tempranas para detección de condiciones anormales.

Características del KMG con Pqconnect

• Menos del 5% de rendimiento THVD

• Elimina altos picos de voltaje dV/dt asegurando una óptima protección de motores y cables.

• Reduce el ruido, la vibración y el calor del motor.

• Aceptación universal – se puede utilizar prácticamente con todos los tipos de motores de inducción, longitudes y tipos de cables y usados, con una amplia gama de frecuencias portadoras desde 2 kHz hasta 16 kHz.

• Longitudes de cables de hasta 15 000 pies para aplicaciones específicas.

• Comunicaciones Modbus RTU

• Proporciona acceso en tiempo real a formas de onda y rendimiento de equipos para sistemas SCADA

• Supervisa el estado de los componentes y el rendimiento del filtro.

• Ideal para aplicaciones de torque constante

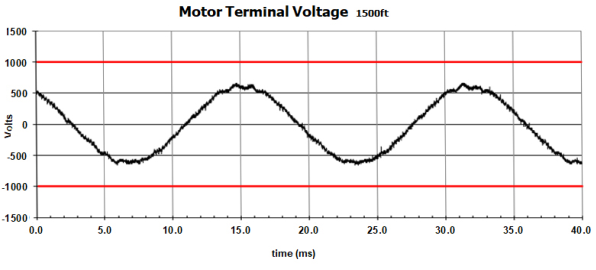

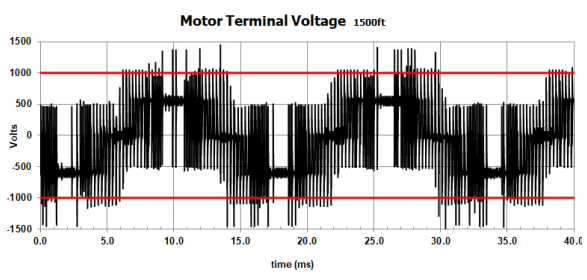

Voltaje sin KMG MotorGuard – filtro sinusoidal Voltaje con KMG MotorGuard – filtro sinusoidal

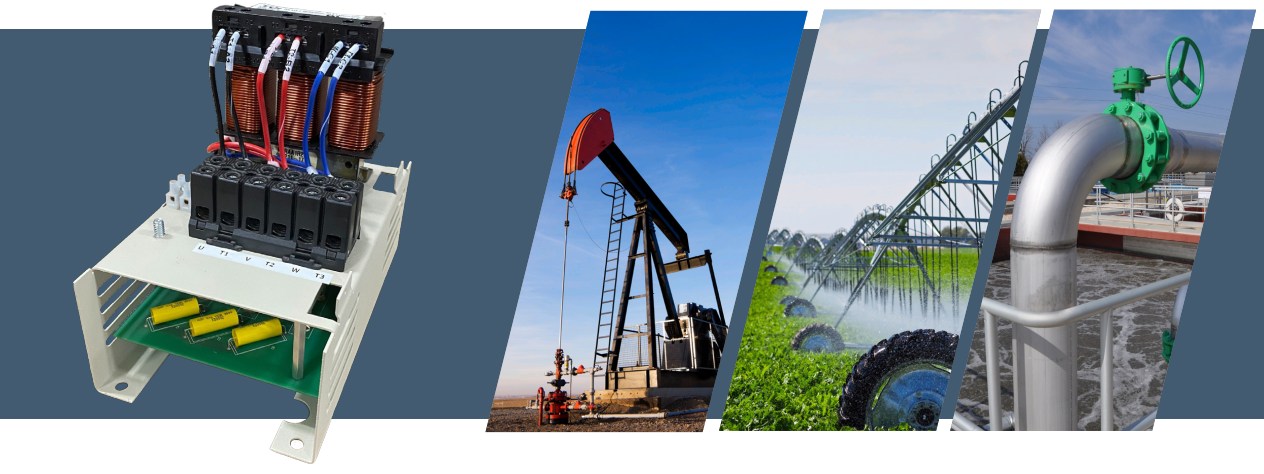

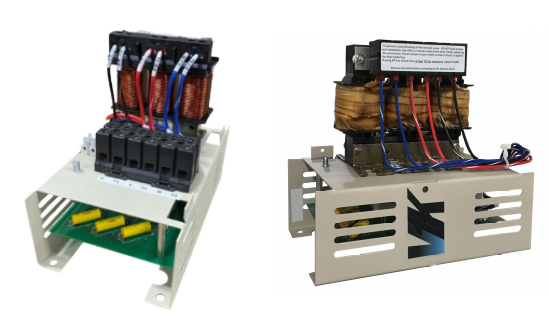

Filtros de salida dv/dt

Los picos de voltajes máximos en un sistema de 480 V pueden alcanzar los 1600 V, y en un sistema de 600 V puede llegar a 2100 V. Estos altos picos de voltajes máximos causarán una rápida avería del aislamiento del motor, provocando fallos en el motor. El filtro V1K dV/dt de TCI, es un dispositivo de salida que evita los picos de voltaje provenientes de los variadores de frecuencia (VFD) que exceden los 1000V. El V1K minimiza estas amplitudes de onda de voltaje y ralentiza la tasa de aumento de voltaje.

Fenómeno de la onda reflejada.

La reflexión de la forma de onda de voltaje es una función del tiempo de subida del voltaje (dV/dt) y la longitud de los cables del motor.

Si la impedancia en cualquiera de los extremos del cable no coinciden, los pulsos de voltaje se reflejarán nuevamente en la dirección de donde llegó. Como estas ondas reflejadas encuentran otras ondas, sus valores se suman, causando voltaje pico más alto. Como longitud del cable o frecuencia portadora aumenta, el voltaje pico de sobreimpulso también aumenta.

El filtro V1K dV/dt de TCI, reduce estos voltajes pico para evitar daños a motores y cables.

Características del filtro V1K

• Limita los picos de voltaje a menos de 1000 V para

aplicaciones con longitudes de cable de hasta 1000 pies en

Sistemas de 480 V.

• Reduce el calentamiento del motor, el ruido y la vibración.

• Previene fallas del motor con protección contra rotura del aislamiento del motor.

• Reduce el modo común en un mínimo del 30%.

• Mejora la productividad del sistema al aumentar vida del rodamiento del motor.

• Compatibilidad con sistemas de 208 – 600 VCA

• Rango de 2 a 750 amperios

• Modelo de servicio pesado disponible para frecuencia portadora superior (6kHz).

• Interruptor térmico opcional

Aplicaciones típicas de VFD/motor

• Bombas sumergibles

• Estaciones de bombeo de aguas residuales

• Sistemas de refrigeración HVAC

• Instalaciones de automatización de procesos

• Sistemas de riego agrícola

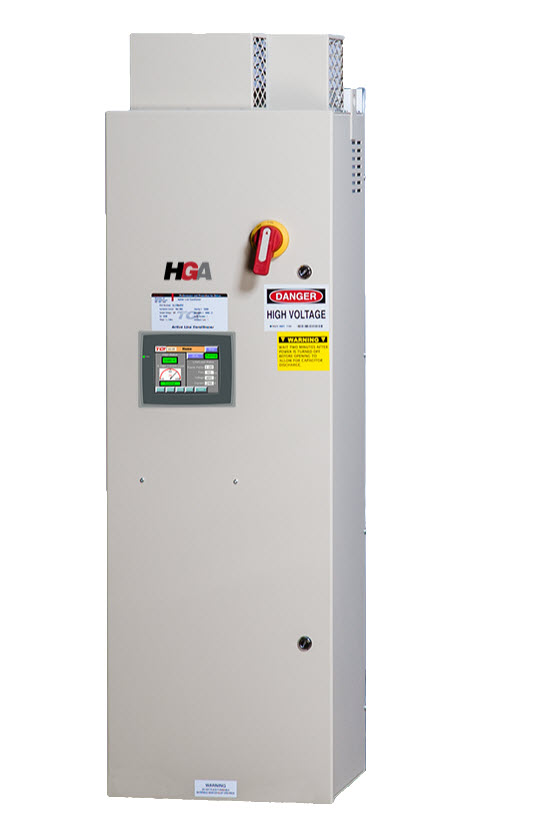

Filtro armónico activo HGA 5%

El filtro HarmonicGuard® Active (HGA) de TCI, es un filtro de élite que aplicado al sistema minimiza los armónicos a menos del 5% de distorsión total de la demanda (TDD) en el punto de acoplamiento común. El HGA monitorea la corriente de carga y reacciona a los cambios inmediatamente. Al inyectar una contracorriente, El filtro activo anula los armónicos y sincroniza el formas de onda de corriente y voltaje al tiempo que mejora el factor de potencia a casi la unidad. Un filtro HGA puede manejar múltiples cargas no lineales generadoras de armónicos.

Características del filtro activo HarmonicGuard

• Cumple con los requisitos más estrictos de IEEE 519-2014

• Reducción de TDD a menos del 5% a plena carga.

• Corrección del factor de potencia.

• Tiempo de respuesta inmediato a cambios de carga gradual.

• Capacidad de poner en paralelo unidades sin ninguna calibración.

• Instalación de autocomisionamiento.

• Compatibilidad con sistemas de 208 V – 600 V.

• Pantalla HMI táctil en color fácil de usar.

• Listado por UL; Listado cUL.

• Las opciones de comunicación incluyen: Modbus RTU sobre RS485, Modbus TCP/IP, EtherNet/IP, DeviceNet y BACNet/IP

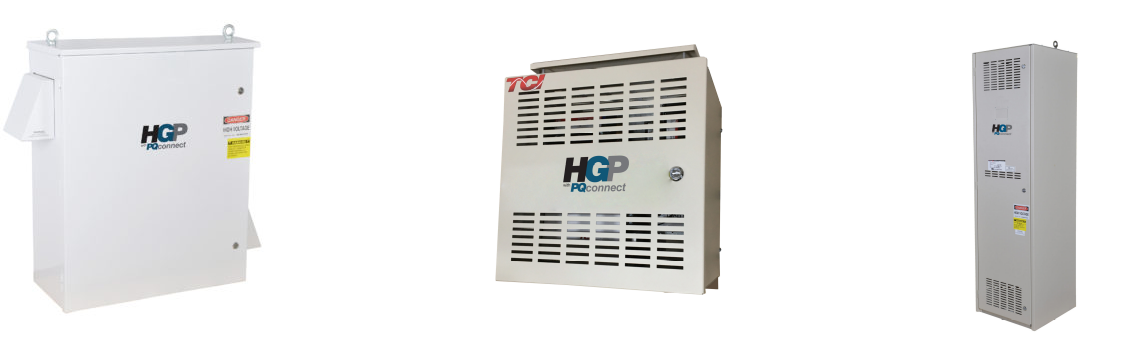

HarmonicGuard® Pasivo (HGP) – Filtro pasivo inteligente

El filtro HGP con PQconnect de TCI, es el primer filtro pasivo inteligente que ofrece a la industria un buen manejo de la mitigación de armónicos y a la vez permite monitorear y controlar.

• Limita la distorsión armónica total de la corriente hasta un 5 % sobre el rango de carga más amplio de la industria.

• Compatibilidad con inteligencia en sistemas basados en generador.

• Cumple con IEEE-519 2014

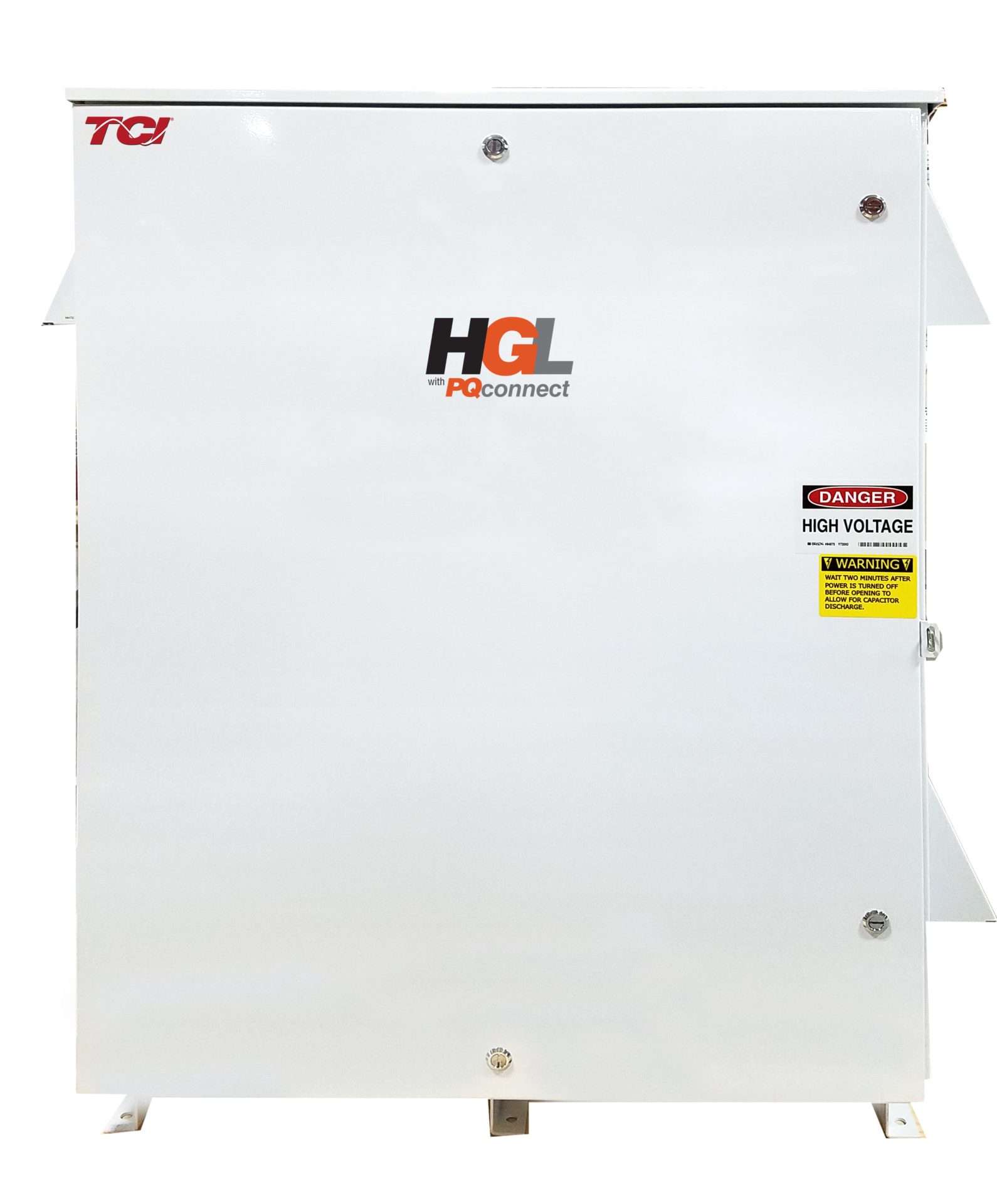

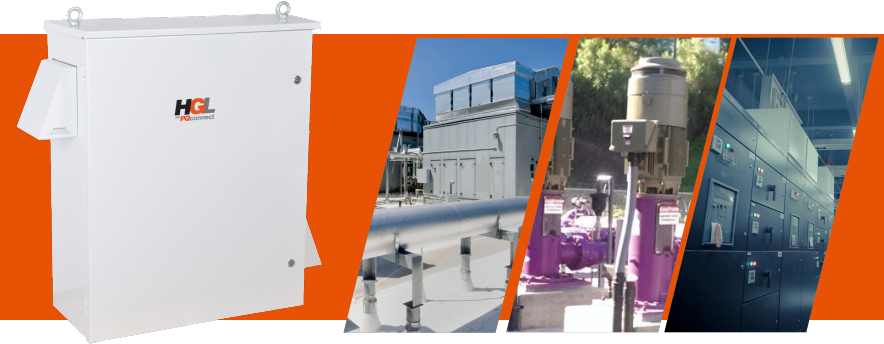

FILTRO DE ARMÓNICO PASIVO DE BAJA CAPACITANCIA CON PQconnect

El HGL de TCI con PQconnect es el primer filtro de baja capacitancia inteligente que ofrece mitigación de armónicos, monitoreo y control remoto. Con la adición de PQconnect, el HGL permite la compatibilidad inteligente en sistemas basados en generadores para controlar el contactor, monitorear en tiempo real datos y detectar el estado de la unidad. Para mayor protección, todos Las unidades HGL tienen protección de fusible interno para el circuito de capacitores.

El filtro HGL con PQconnect elimina la necesidad de sobredimensionar un generador. El HGL con PQconnect fue diseñado para ser compatible con un rendimiento del 5% THID y cumple con los niveles más estrictos de IEEE 519-2014.

Beneficios del filtro HGL

• Circuito de sintonización más bajo kVAR por caballo de fuerza en el mercado.

• 5% o menos THID a carga completa con Isc/IL<20

• Garantiza el cumplimiento de IEEE-519 2014 con valores reales de clasificación SCCR de 100 ka.

• Control y monitoreo inteligente disponible con PQconnect.

• Óptimo para VFD de baja capacitancia.

• Componentes de alta calidad.

• Hecho en los EE.UU.

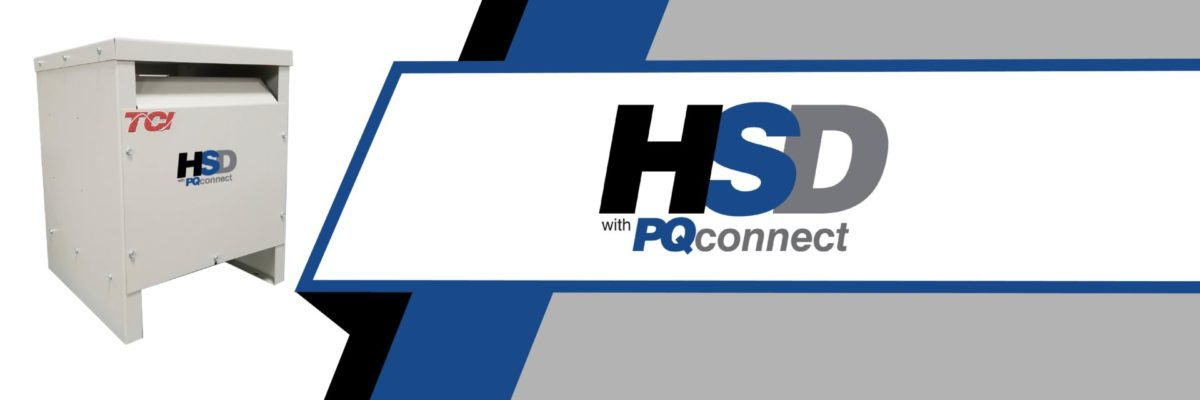

Filtro de armónico pasivo al 5% – con PQConnect

Armónicos producidos en un sistema de energía eléctrica con cargas no lineales pueden afectar negativamente a la infraestructura y cargas. HarmonicShield™ (HSD) de TCI con PQconnect es un filtro pasivo de armónicos con control inteligente que limita la corriente de distorsión armónica a menos del 5% en un amplio rango de carga.

Debido a los efectos de la distorsión armónica de variadores de frecuencia (VFD), el estándar IEEE 519-2014 requiere varios niveles de mitigación de armónicos.

El HSD reduce la THD actual a menos del 5%.

El HSD con PQconnect ofrece soluciones con buen rendimiento en la industria incluso con cargas ligeras y en las condiciones más severas. El filtro HSD es un equipo que se construye dentro de un armario y es instalado adyacente al variador/VFD. Está diseñado para reducir los armónicos causados ​​por variadores y VFD.

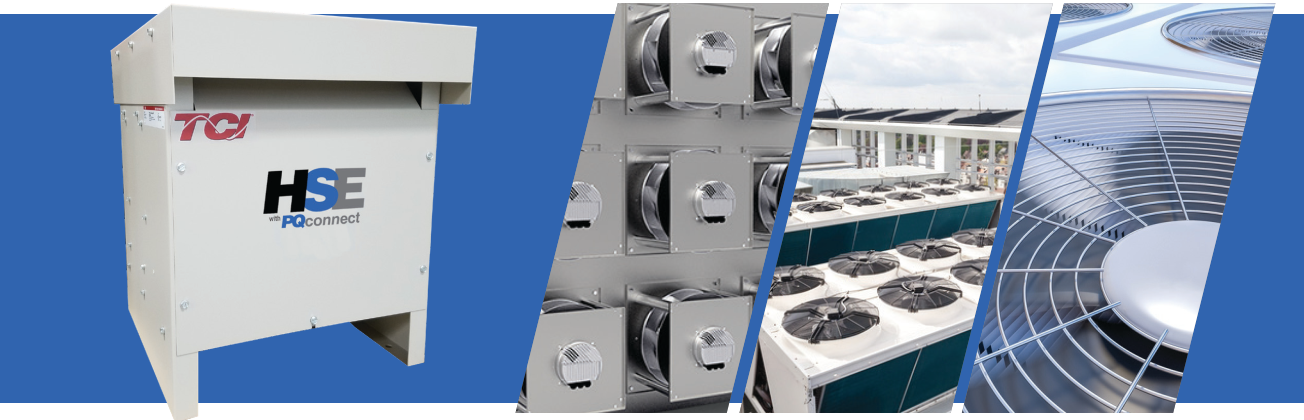

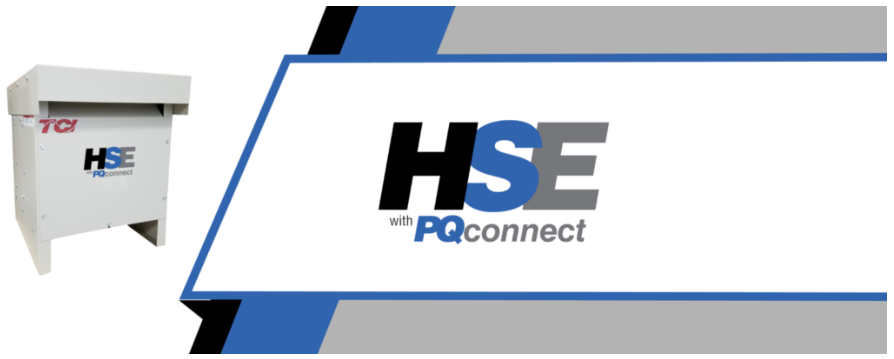

Filtro de armónico pasivo – ECM

La última incorporación a la línea de filtros pasivos de armónicos de TCI, El HSE ofrece una solución compacta y rentable para mitigar los armónicos asociados con motores electrónicamente conmutados (ECM).

Si bien los ECM ayudan a reducir el tamaño típico de los ventiladores HVAC y aumentan la eficiencia, también producen altos niveles de armónicos que inevitablemente conducen a la inestabilidad del sistema.

A diferencia de los armónicos de los VFD de 6 pulsos, los ECM crean armónicos mucho más amplios y de orden superior que son inestables cuando se combinan con tradicionales técnicas de mitigación de armónicos. Usando un filtro estándar causa armónicos e inestabilidad, lo que provoca sobrecalentamiento, alto niveles de voltaje del bus de CC y falla prematura de los componentes. El HSE permite el uso de ECM en aplicaciones HVAC mientras se cumple con los estándares industriales para armónicos.

Una solución completa de calidad de energía diseñado para aplicaciones ECM.

Los armónicos provocan perturbaciones. El HSE hace cosas simple:

• Garantiza el cumplimiento de IEEE 519-2022

• Disponible para sistemas de 480 V

• Comunicaciones y análisis de datos disponibles a través de Modbus RTU

• Gabinetes de panel abierto, Tipo 1 y Tipo 3R

• La opción de panel abierto permite la integración donde sea conveniente.

• 5% de rendimiento iTDD en todo el rango de carga

Aplicaciones típicas de ECM:

• Torres de enfriamiento.

• Sistemas de refrigeración.

• Conjuntos de ventiladores.

• Unidades de tratamiento de aire.
